SPD系列电涌保护器

2021-10-011159人浏览

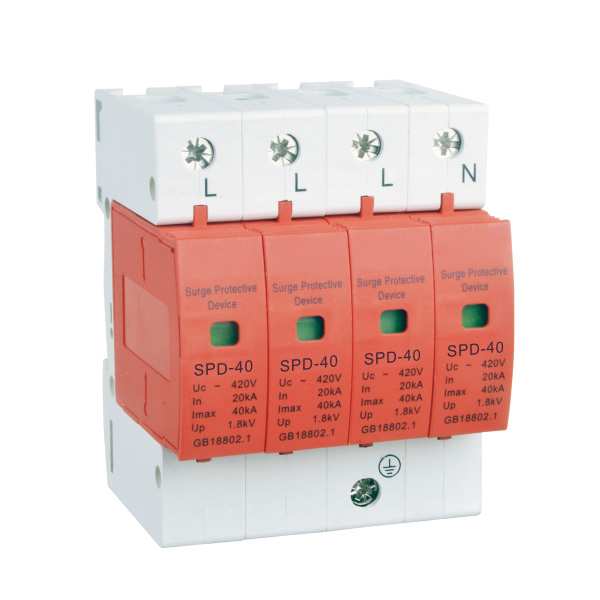

产品简介

SPD系列电涌保护器适用于交流50Hz/60Hz，额定工作电压为400V及以下的TT、IT、TN-S、TN-C、TN-C-S 等供电系统，可作为雷击时等电位连接；外壳设计安装在 35mm 标准电气导轨上，该产品内设失效脱离装置，当电涌保护器因过热、击穿失效时、失效脱离装置能自动的将其从电网中脱离；通过报警开关触点装置，实现远程监控功能，模块可在有工作电压的情况下更换。

产品详细说明

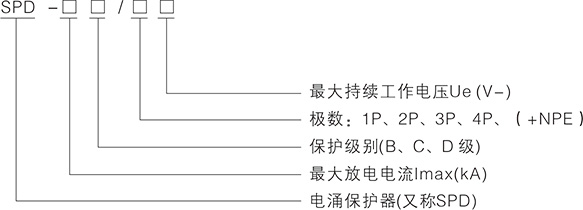

型号及含义

分类

◎按保护级别分：B、C、D 级

◎按标称放电电流分：5、10、15、20、30、40、50、60、80kA(8/20us)

◎按较大持续工作电压分：275V、320V、385V、420V、440V

◎按极数可分为：1P、1P+N、2P、3P、3P+N、4P

◎按辅助功能分：带远程信号输出（可实现远程报警功能 ) ; 不带远程信号输出

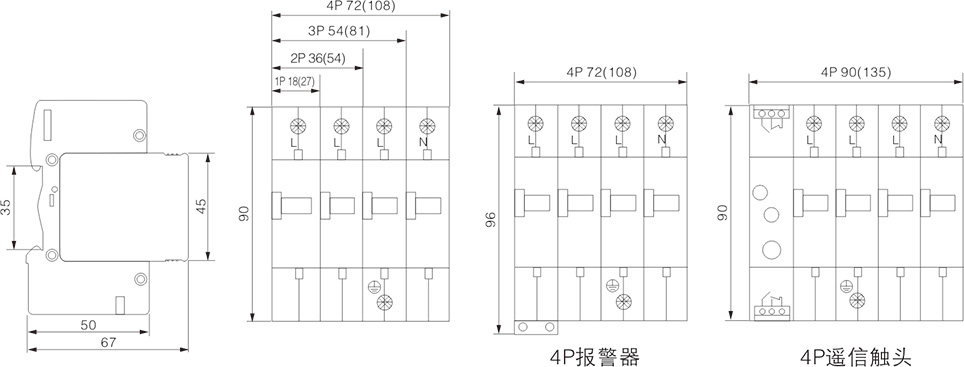

外形及安装尺寸

正常工作条件和安装条件

◎ 海拔高度不超过 2000m

◎ 周围空气温度：正常范围：-5~+40℃；极限范围：-40~+70℃

◎ 空气相对湿度：室内温度条件下为 30%-90%

◎ 污染等级：Ⅱ级

◎ 安装类别：Ⅰ、Ⅱ、Ⅲ级

◎ 持续施加在 SPD 的接线端子间的电压不超过较大持续工作电压

◎ 无**摇动和冲击振动的地方

◎ 无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃（包括导电尘埃）
