HH15（QSA）系列隔离开关熔断器组

2021-10-011216人浏览

产品简介

HH15（QSA）系列隔离开关熔断器组，HH15A（QA）、HH15P（QP）系列隔离开关，HH15S（QSS）、HH15AS（QAS）HH15PS（QPS）系列双投转换开关（以下简称开关），主要适用于具有高短路电流的配电路和电动机电路中，作为手动不频繁操作的主要开关或总开关。其中QSA系列开关可作电路短路保护之用，广泛用于较高级的抽屉式低压成套装置中。开关符合IEC60947-3、GB14048.3标准。

产品详细说明

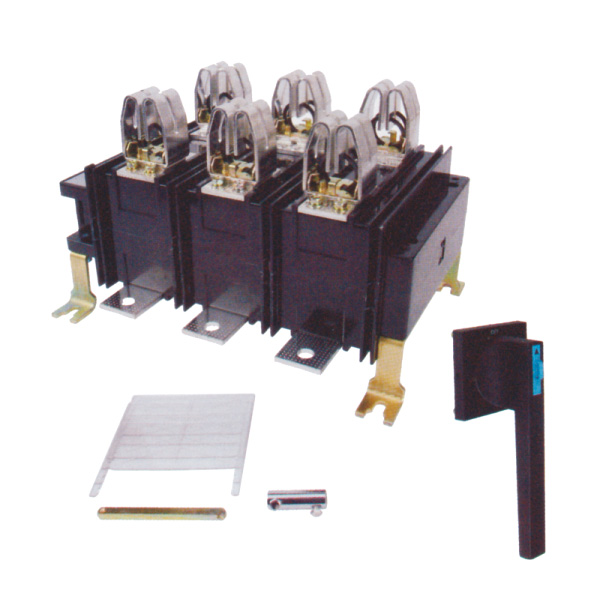

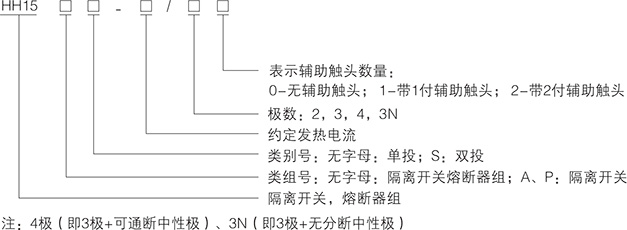

型号及含义

正常工作条件

○ 周围空气温度不高压+40℃，不低于-5℃，24h内的平均温度不超过+35℃。

○ 安装地点的海拔不超过200m。

○ 周围空气温度为40℃时相对湿度不超过50%，*湿月的月平均较大相对湿度为90%，同时该月的月平均低温度为+25℃，并考虑到因温度变化发生在产品表面上的凝露。

○ 周围环境污染等级为3级。

○ 安装类别为IV类。

开关结构特征

○ 开关采用正面旋转操作方式，由操作机构、触头系统、手柄等组成。

○ 开关采用全封闭式结构，静触头及灭孤系统均组装在由新型耐孤工程塑料制成的壳体内，并装有快速操作机构，开关闭合和分断的速度与操作者的动作速度无关，因而保证操作人员及设备的安全。

○ 开关具有独特性能的触头系统，动触头系统均由四个压缩弹簧的铜滚柱组成，每人滚柱都能单独滚动，从而更有效地防止触头溶焊的发生；发生故障时触头压力随电流的增大而增加，能承受较大的短路电流。

○ 操作手柄可安装在开关柜门上，当柜门关上时手柄即与开关的操纵杆楔合，当开关处于闭合位置时，手柄与柜门联锁，可防止柜门的打开。

主要技术参数

○ HH15（QSA）系列隔离开关熔断器组的主要参数(见表1）

○ HH15A（QA）系列隔离开关的主要参数（见表2）

○ HH15P（QP）系列隔离开关的主要参数（见表3）

○ 双投转换开关得分主要参数参照相应的单投开关

○ 额定绝缘电压ui：660V

○ 额定工作电压ue：AC380V、660V

○ 额定频率：50Hz

○ 额定接通能力（A）：10le

○ 额定分断能力（A）：8le

○ 辅助开关约定发热电热电流（AC-15）：5A
