ZNA-800F配电自动化馈线终端功能介绍

2022-08-263902人浏览

第 3章 功能介绍

3.1 四遥功能

3.1.1遥信

实时采集现场接入的位置状态信息和其他状态信息,装置本地指示或者通过后台主站总召查询、变位主动上送等方式将状态的信息远传。

3.1.2遥测

采集线路电压、电流等模拟量,可通过具体要求显示不同的模拟量。

3.1.3遥控

可通过本地串口或后台主站配合选配通讯对装置进行分合闸操作。

3.1.4遥调

可通过本地串口、网口等方式对装置进行参数设置。

3.2 通讯功能

产品具有标准的 RS-232/485(默认为 RS-232)通讯接口,可与相关设备配合实现无线、有线、光纤、等远动控制。

a. 通讯方式可选择:GPRS无线网络方式、光纤通信、以太网等。

b. 通讯协议:基本配置支持平衡101平衡协议、104协议,可扩展。可通过显示屏调整规约相关可变参数,适应不同厂家主站要求。

3.3 主要保护功能

3.3.1 三段过流保护

三段过流保护用于保护线路的短路故障,一般分为过流一段(速断),过流二段(限时速断),过流三段(过电流保护)。用户可根据实际线路保护需要,配置相应的保护告警和出口投退。

过流保护元件原理

3.3.2 二段零序过流保护

二段零序过流保护在中性点有效接地系统和小电流接地系统的分界开关处起到接地故障的保护作用,一般分为零序过流一段和零序过流二段。用户可根据实际线路保护需要,配置相应的保护告警和出口投退。

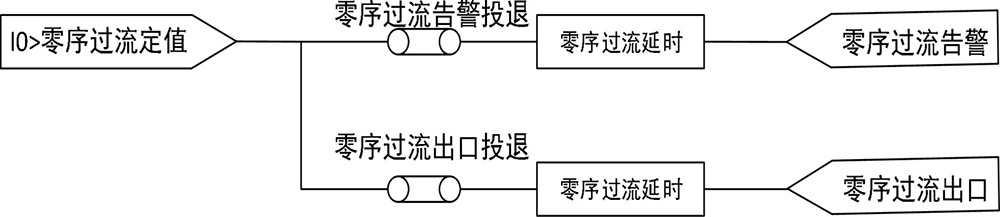

零序过流保护元件原理

3.3.3 重合闸

本装置可通过参数配置重合闸投退,重合次数等,实现保护跳闸后的自动重合,躲避线路上发生的瞬时性故障。

需要注意,重合闸动作后经过重合闸确认时间,重合闸整组复归。重合闸闭锁时间之内再次发生故障跳闸,则无法启动下一次重合闸。所以,请谨慎设置重合闸闭锁时间和重合闸确认时间定值。

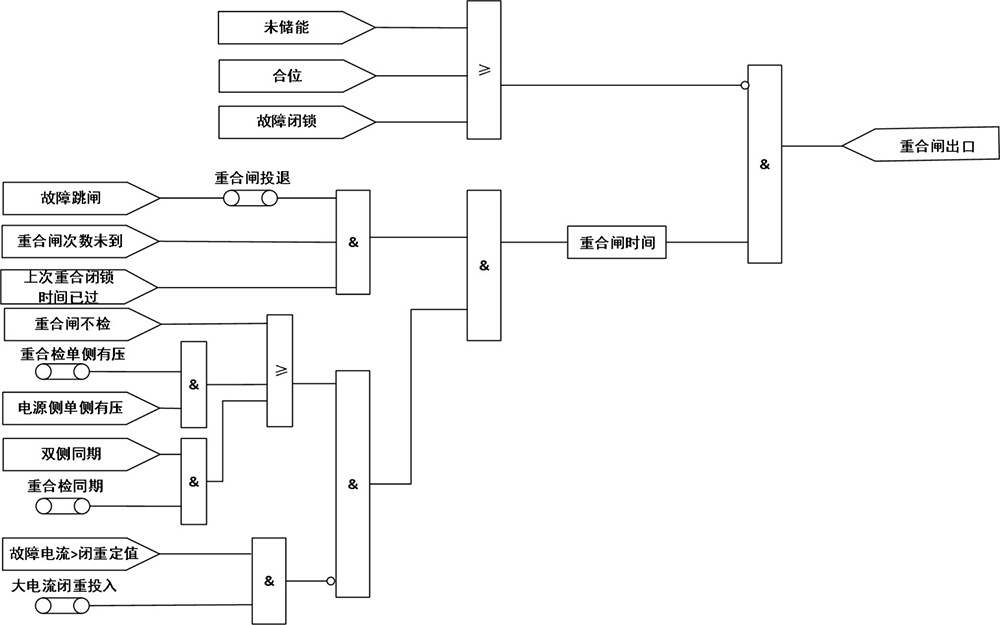

重合闸元件原理

3.3.4 后加速

本装置具有过流后加速、零序后加速保护功能,且具有手(遥)合加速保护功能。后加速保护的限值和开放时间,均可整定。

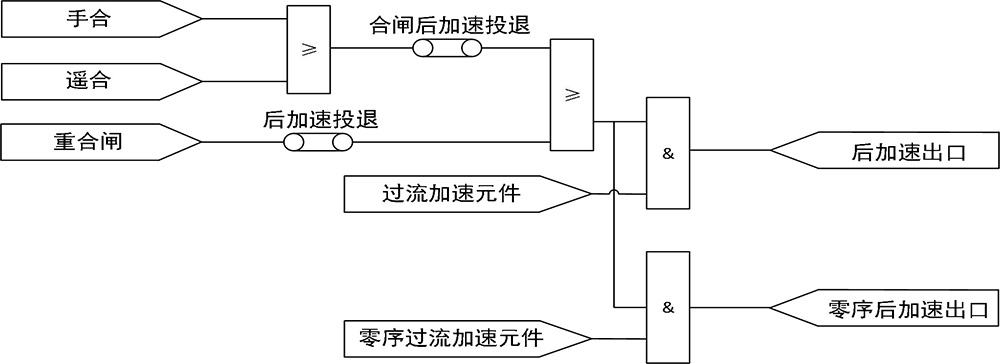

后加速元件原理

3.3.5 小电流接地稳态保护

本装置应用于中性点不接地系统,可根据零序电压和零序电流的有效值及方向,利用稳态算法,判断小电流接地故障。零压、零流限值及角度可整定。

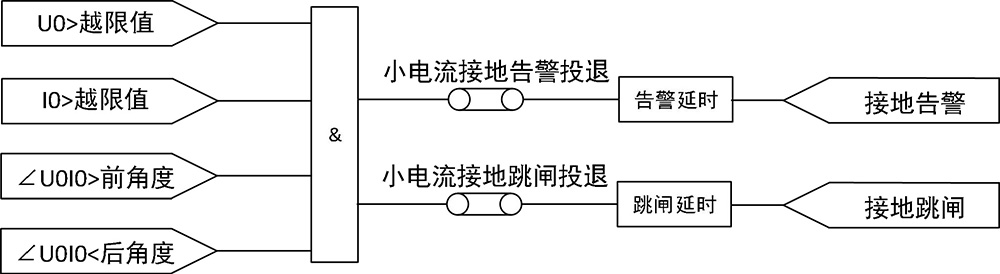

小电流接地稳态保护元件原理

3.3.6 小电流接地暂态保护

本装置应用于中性点不接地或者经消弧线圈接地系统,可在接地瞬间利用暂态算法,对接地故障进行快速分界,根据整定对界内故障进行告警和跳闸。

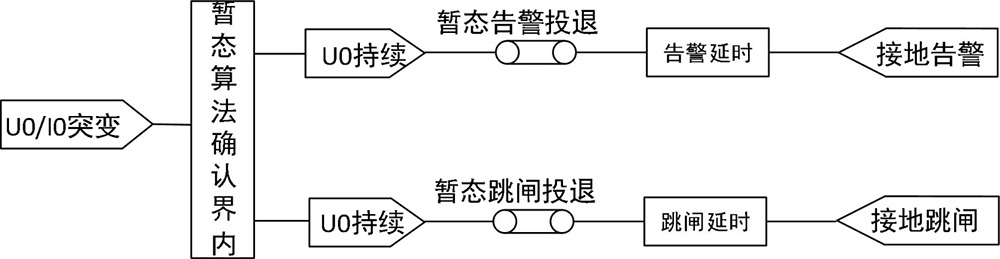

小电流接地暂态保护元件原理

3.3.7 断线故障保护

本装置可检测配网线路高压断线故障,根据配置的延时时间告警或者跳闸,能尽快阻断断线故障的进一步演化。

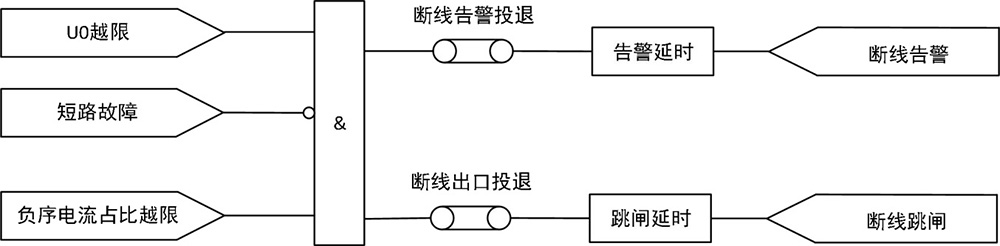

高压断线保护元件原理

3.3.8 过负荷保护

过负荷保护用于保护变压器长时间超负荷运行,其过流延时时间可配置较长,限值一般参考变压器的额定输出容量。

过负荷保护元件原理

3.3.9 非遮断保护

本装置具有非遮断保护功能,用户可根据断路器或者负荷开关的遮断能力整定,超过整定值后开关闭锁分闸。

3.3.10 涌流保护

本装置根据合闸涌流谐波较大的特点,通过谐波制动躲避涌流。用户可整定谐波制动系数,防止变压器合闸涌流造成开关误动。

3.3.11 同期合环功能

本装置具有同期合环功能。如果开关参数配置为采集双侧 PT电压,当双侧PT电压值都大于有压限值,且分位检=‘1’,若合环功能投退定值配置为退出,则双侧有压闭锁合闸,不能执行合闸操作。如果用户合环功能投退定值为投入,则合环检同期定值退出时,直接允许合环;如果合环检同期为投入时,如果双侧压差和角差都满足同期要求,允许合环,否则禁止合环操作。

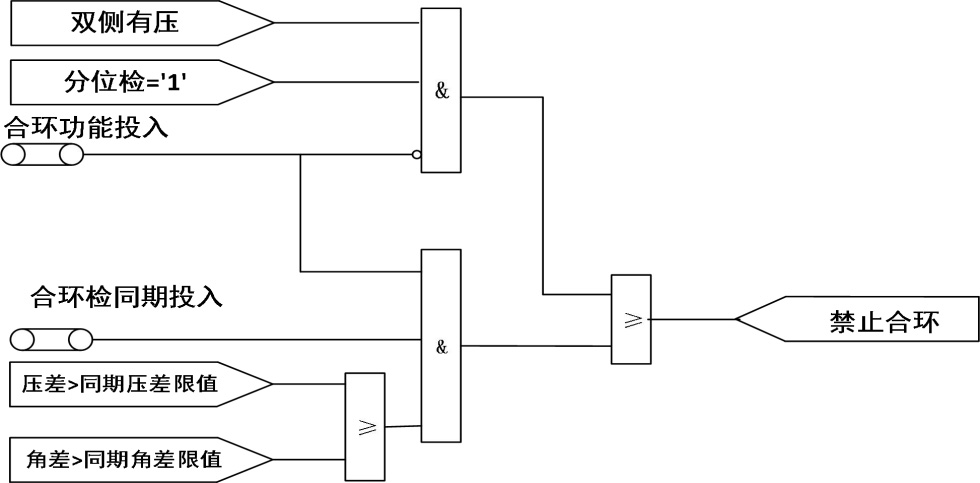

合环保护原理

3.3.12 过流停电跳闸保护

负荷开关没有切断故障电流的能力,如本装置配合负荷开关使用,投入停电跳闸保护,装置检测到过流故障,等前级断路器动作线路失电后进行跳闸。投入本功能后,过流保护不会动作。

3.3.13 来电合闸

来电合闸,包括双侧无压到单侧有压的来电合闸保护,和双侧有压变为单侧有压的联络合闸保护。其中有压的定义为测量电压大于有压限值,失压的定义为测量电压低于失压限值。

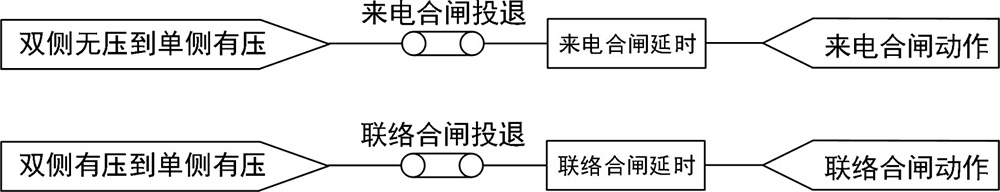

来电合闸原理

3.3.14 失压分闸

失压分闸,线路失电后经失压分闸延时时间后跳闸。

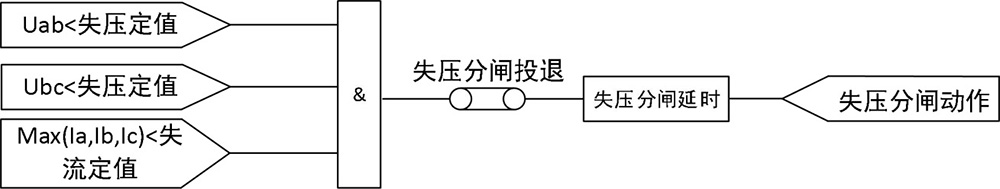

失压分闸原理

3.3.15 故障跳闸闭锁手合

本装置投入故障跳闸闭锁手合功能,需要手动复归或者遥控复归后,才能进行手合和遥合操作。

3.3.16 合闸自动解除闭锁

本装置投入合闸解除闭锁功能,如果处于故障闭锁状态,则会自动解除。如果未投入此功能,则闭锁状态下无法合闸。

3.3.17 线路恢复正常自动复归

本装置除了可手动复归,远程复归,也可整定自动复归投入。自动复归功能启用后,线路恢复正常(即双侧有压或者有正常电流同时,无过流、零序过流、过负荷、小电流接地故障)60S后自动复归。

3.3.18 故障指示灯自动复归

本装置具有明显的故障指示灯。如短路故障和接地故障检出,则箱体底部故障指示灯闪烁。投入故障指示灯自动复归后,短路故障和接地故障消失后,经过整定的故障指示灯复归延时后,故障指示灯灭。

3.3.19 频率保护功能

本装置实时监测跟踪电压频率,如果无有效采集电压时,线路有有效负荷,则采集电流频率。可设定频率上限和下限定值,频率超过允许范围可告警或跳闸。

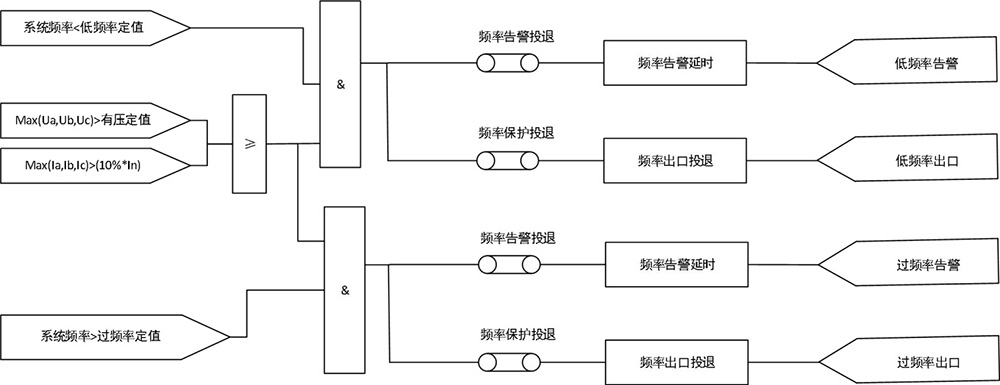

频率保护元件原理

3.3.20 连分闭锁保护功能

用户投入连分闭锁软压板定值后,在连分闭锁时间内,如果分闸次数达到连分闭锁设定次数,则自动闭锁合闸,提示用户排查并解决线路故障。

3.4 其他主要功能

3.4.1 GPS/北斗定位功能

用户北斗/GPS定位功能,装置配备北斗/GPS定位芯片,实时定位设备所处位置,经纬度信息可通过规约上传主站,便于设备查找与运维。

3.4.2 就地馈线自动化(就地FA)功能

用户可根据具体使用场景和线路的就地馈线自动化方案,在PT或者CT有效配置的前提下,开启就地馈线自动化功能,实现快速准确的故障隔离和非故障区段自愈。可支持电压时间型、电压电流时间型和自适应综合型等就地FA方案。

3.4.3 分合闸录波功能

国网标准化终端(配合开关弹操机构)可投入分合闸及储能录波功能,对分合闸或储能过程中,遥控出口回路的电压和电流进行监测,对弹操机构及分合闸线圈的状态进行预判和评估。

3.4.4 控制回路断线检测功能

国网标准化终端(配合开关弹操机构)可投入控制回路断线检测功能,无需进行实际的分合闸动作情况下,提前判断分合闸控制回路是否异常断开;同时判断开关位置信号是否异常断开。

3.4.5 单位选择功能

用户可根据使用习惯,液晶屏测量值显示界面、保护定值整定界面和主站遥测值上报都可独立设置一次值或者二次值显示或者上报。需要注意的是,为了保证一次值正确,需要用户在使用此功能前务必在“变比设置”中正确配置PT及CT的一次及二次额定值。

3.4.6 预付费功能

本装置可选配预付费功能,如用户需要此功能,硬件方面需要航插接入预付费控制信号,软件方面需要投入预付费功能。

3.4.7 无线遥控功能

用户可选配无线遥控功能,出厂配置无线控制模块和无线遥控器,50米范围内用户可操作分合闸及复归,方便现场操作。

3.4.8 线损计量功能

国网标准化终端用户可选配线损计量功能。如配置线损模块,线损计量数据可在液晶显示,也可上报主站,协助电力管理部门进行线损考核,减少线损提高供电效率。

3.4.9 GSM短信功能

用户可选配GSM短信功能,可方便运维人员随时进行现场工况查询,同时**时间接收到线路故障信息和开关动作情况并及时处理,保证运维的时效性。
